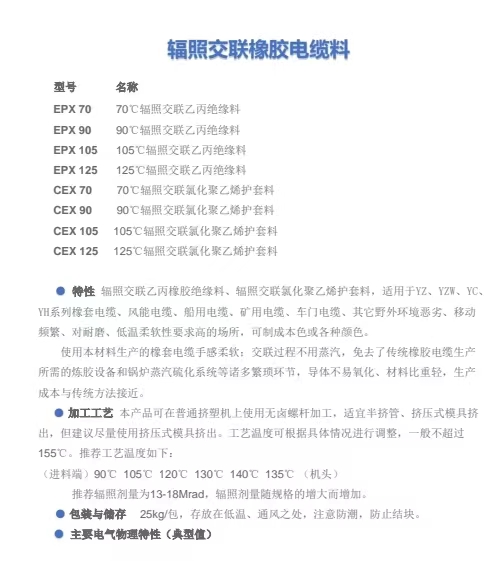

型号 名称
EPX 70 70℃辐照交联乙丙绝缘料
EPX 90 90℃辐照交联乙丙绝缘料
EPX 105 105℃辐照交联乙丙绝缘料
EPX 125 125℃辐照交联乙丙绝缘料
CEX 70 70℃辐照交联氯化聚乙烯护套料
CEX 90 90℃辐照交联氯化聚乙烯护套料
CEX 105 105℃辐照交联氯化聚乙烯护套料
CEX 125 125℃辐照交联氯化聚乙烯护套料
● 特性 辐照交联乙丙橡胶绝缘料、辐照交联氯化聚乙烯护套料,适用于YZ、YZW、YC、YH系列橡套电缆、风能电缆、船用电缆、矿用电缆、车门电缆、其它野外环境恶劣、移动频繁、对耐磨、低温柔软性要求高的柔软型中低压电线电缆,可制成本色或各种颜色。
使用本材料生产的橡套电缆,外观好、手感柔软;交联过程不用蒸汽,免去了传统橡胶电缆生产的诸多繁琐环节;克服了传统硫化工艺易使导体氧化的缺点;车间环境好,免去了繁琐的炼胶设备和锅炉蒸汽硫化系统;材料比重轻,生产成本与传统方法接近。
● 加工工艺
本产品可在普通挤塑机上使用无卤螺杆加工,适宜半挤管、挤压式模具挤出,但建议尽量使用挤压式模具挤出。工艺温度可根据具体情况进行调整,一般不超过155℃。推荐工艺温度如下:
(进料端)90℃ 105℃ 120℃ 130℃ 140℃ 135℃ (机头)
推荐辐照剂量为13-18Mrad,辐照剂量随规格的增大而增加。
● 包装与储存 25Kg/包,本产品应存放在低温、通风之处,注意防潮,防止结块。
●主要电气物理特性(典型值)
项 目 | 单位 | EPX 70 | EPX 90 | EPX 105 | EPX 125 | CEX 70 | CEX 105 | CEX 125 | ||
密度 | g/cm3 | 1.35 | 1.21 | 1.21 | 1.21 | 1.35 | 1.33 | 1.33 | 1.33 | |
邵氏硬度 | A | 65 | 80 | 80 | 80 | 64 | 80 | 80 | 80 | |
原始机械性能 | 拉伸强度 | Mpa | 8.1 | 6.0 | 6.0 | 6.5 | 10.5 | 12.5 | 12.5 | 11.7 |
断裂伸长率 | % | 300 | 380 | 320 | 330 | 420 | 440 | 440 | 450 | |
老化后机械性能 | 老化条件 | ℃×h | 100×168 | 121×168 | 135×168 | 158×168 | 100×240 | 135×168 | 150×240 | |
拉伸强度变化率 | % | 0 | +5 | +5 | -6 | -4 | +5 | +5 | ||
断裂伸长率变化率 | % | -9 | -9 | -9 | -10 | -10 | -10 | -16 | ||
耐矿物油100℃×70h | 拉伸强度变化率 | % |
|
|
|
| -23 | -23 | -23 | |
断裂伸长率变化率 | % |
|
|
|
| -25 | -25 | -25 | ||
耐燃料油70℃×168h | 拉伸强度变化率 |
|
|
|
|
| -29 | -28 | -28 | -28 |
断裂伸长率变化率 |
|
|
|
|
| -29 | -33 | -33 | -33 | |
热延伸0.2Mpa | 温度条件 | ℃ | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 |
负荷下最大伸长率 | % | 60 | 60 | 60 | 60 | 70 | 70 | 70 | ||
冷却后永久变形 | % | 1 | 1 | 1 | 1 | 2 | 2 | 2 | ||
冲击脆化温度 | ℃ | -40 | -55 | -55 | -55 | -40 | -40 | -40 | -40 | |
20℃体积电阻系数 | Ω.m | 6.0×1012 | 3.0×1014 | 3.0×1014 | 6.0×1014 |
|
|
|
| |
击穿电压 | Mv/m | 29 | 30 | 30 | 30 |
|
|
|
|
