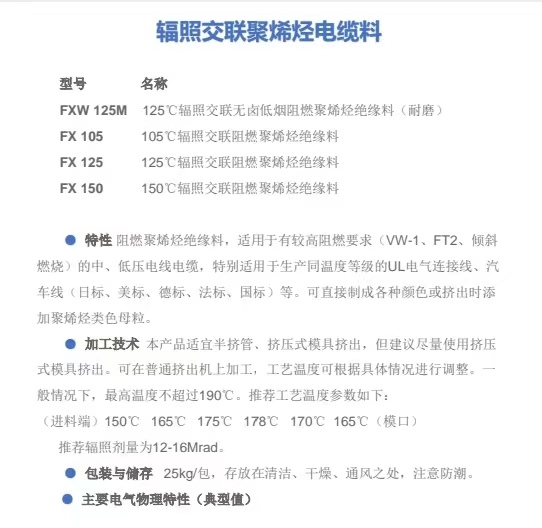

项 目 | 单位 | FX105 | FX125 | FX150 | FXW 125M | |
密度 | g/cm3 | 1.23 | 1.25 | 1.25 | 1.4 | |
原始 机械性能 | 拉伸强度 | Mpa | 13.5 | 13.5 | 13.5 | 11.8 |
断裂伸长率 | % | 370 | 370 | 370 | 310 | |
168 h老化后 机械性能 | 老化温度 | ℃ | 135 | 158 | 180 | 158 |
拉伸强度变化率 | % | -5 | -5 | -10 | -5 | |
断裂伸长率变化率 | % | -5 | -8 | -18 | -10 | |
热延伸 200℃,0.2Mpa | 负荷下最大伸长率 | % | 60 | 60 | 60 | 80 |
冷却后永久变形 | % | 2 | 1 | 1 | 2 | |
-40℃ 冲击脆化试验 | / | 通过 | 通过 | 通过 | 通过 | |
20℃体积电阻系数 | Ω·m | 4.5×1011 | 5.0×1011 | 5.0×1011 | 2.0×1011 | |
击穿电压 | Mv/m | 27 | 27 | 27 | 27 | |
氧指数 | % | 28 | 29 | 29 | 34 | |
烟密度 | 有焰 | / | / | / | / | 64 |
无焰 | / | / | / | / | 80 | |
PH值 | / | / | / | / | 6.3 | |
电导率 | μs/mm | / | / | / | 2.5 |
