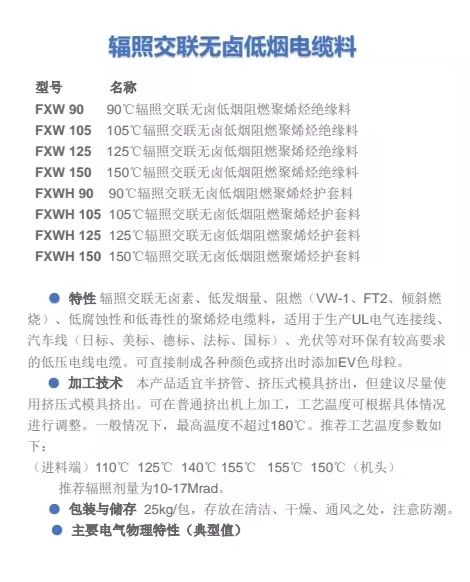

型号 名称
FXW 90 90℃辐照交联无卤低烟阻燃聚烯烃绝缘料
FXW 105 105℃辐照交联无卤低烟阻燃聚烯烃绝缘料
FXW 125 125℃辐照交联无卤低烟阻燃聚烯烃绝缘料
FXW 150 150℃辐照交联无卤低烟阻燃聚烯烃绝缘料
FXWH 90 90℃辐照交联无卤低烟阻燃聚烯烃护套料
FXWH 105 105℃辐照交联无卤低烟阻燃聚烯烃护套料
FXWH 125 125℃辐照交联无卤低烟阻燃聚烯烃护套料
FXWH 150 150℃辐照交联无卤低烟阻燃聚烯烃护套料
● 特性 辐照交联无卤素、低发烟量、阻燃(VW-1、FT2、倾斜燃烧)、低腐蚀性和低毒性的聚烯烃电缆料,适用于生产同温度等级的UL电气连接线、汽车线(日标、美标、德标、法标、国标)、光伏等对环保有较高要求的低压电线电缆。可直接制成各种颜色或挤出时添加EV色母粒。
● 加工技术
本产品加工性能良好,适宜半挤管、挤压式模具挤出,但建议尽量使用挤压式模具挤出。可在普通挤出机上加工,工艺温度可根据具体情况进行调整。一般情况下,最高温度不超过180℃。推荐工艺温度参数如下:
(进料端)110℃、 125℃、 140℃、 155℃、 155℃、 150℃(机头)
本产品推荐辐照剂量为10-17Mrad。
● 包装与储存 25Kg/包,本产品应存放在清洁、干燥、通风之处,注意防潮。
● 主要电气物理特性(典型值)
项 目 | 单位 | FXW 90 | FXW 105 | FXW 125 | FXW 150 | FXWH 90 | FXWH 105 | FXWH 125 | FXWH 150 | ||
密度 | g/cm3 | 1.48 | 1.48 | 1.48 | 1.48 | 1.48 | 1.48 | 1.48 | 1.48 | ||
原始机械性能 | 拉伸强度 | Mpa | 13.5 | 13.5 | 13.5 | 13.5 | 13.0 | 13.0 | 13.0 | 13.0 | |
断裂伸长率 | % | 135 | 135 | 135 | 135 | 135 | 135 | 135 | 135 | ||
168 h老化后机械性能 | 老化温度 | ℃ | 120 | 135 | 158 | 180 | 120 | 135 | 158 | 180 | |
拉伸强度变化率 | % | 5 | 5 | 5 | 19 | 6 | 6 | 6 | 19 | ||
断裂伸长率变化率 | % | -6 | -6 | -6 | -15 | -7 | -7 | -7 | -15 | ||
热延伸(200℃,0.2Mpa) | 负荷下最大伸长率 | % | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
冷却后永久变形 | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
冲击脆化温度(-25) | ℃ | 通过 | 通过 | 通过 | 通过 | 通过 | 通过 | 通过 | 通过 | ||
20℃体积电阻系数 | Ω.m | 8.0× 1012 | 8.0× 1012 | 8.0× 1012 | 8.0× 1012 | 4.0×1010 | 4.0×1010 | 4.0×1010 | 4.0×1010 | ||
击穿电压 | Mv/m | 27 | 27 | 27 | 27 | 25 | 25 | 25 | 25 | ||
氧指数 | % | 29 | 29 | 29 | 29 | 31 | 31 | 31 | 31 | ||
烟密度 | 有焰 |
| 64 | 64 | 64 | 64 | 64 | 64 | 64 | 64 | |
无焰 |
| 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | ||
PH值 |
| 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | ||
电导率 | μs/mm | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
有害物质含量 | ppm | 符合ROHS | 符合ROHS | 符合ROHS | 符合ROHS | 符合ROHS | 符合ROHS | 符合ROHS | 符合ROHS | ||
